安全光柵為什么使用雙觸點中間繼電器最先出現在科盾光電科技(深圳)有限公司。
]]>
自動化設備中，安全光柵是防止人員進入危險區域的關鍵傳感器，而在實際接線中，很多人會問：
“為什么光柵不直接接單刀單擲繼電器（SPST），
而一定要用雙觸點、結構更復雜的**單刀雙擲繼電器（SPDT）**呢？”
本文從結構原理、功能邏輯、安全標準以及工程實戰角度，詳細解答這個常被忽視但非常關鍵的問題。
全文約 1900字，適合收藏或用于銷售講解/技術選型。
一、中間繼電器基本結構：先弄懂“刀”和“擲”的含義
中間繼電器是一種弱電控制強電的控制元件，其核心結構包括：
- 電磁線圈：接收到控制信號時產生磁場
- 動觸點（COM）：繼電器的“中間刀片”
- 靜觸點（NO 和 NC）：
- NO（常開）：不動作時斷開，動作后閉合
- NC（常閉）：不動作時閉合，動作后斷開
所謂“單刀雙擲”，就是一個動觸點（單刀），可以切換連接兩個靜觸點（雙擲）。
二、SPDT vs SPST繼電器：結構與功能對比
| 對比項目 | 單刀單擲 SPST | 單刀雙擲 SPDT |
|---|---|---|
| 輸出結構 | 只有NO或NC之一 | 同時具備NO + NC |
| 控制功能 | 單一邏輯 | 可組合多種邏輯 |
| 常用于 | 簡單燈控、電磁閥 | 光柵、PLC、報警、停機控制 |
| 安裝通用性 | 低 | 高，適用更廣泛 |
| 推薦用于光柵 |  否 | 是 |
使用 SPDT 繼電器，一個動作可以同時斷開一組（NC）并閉合另一組（NO），
實現“一個控制信號控制兩個功能”。
三、安全光柵為什么要選用單刀雙擲繼電器？
1⃣ 同時實現停機與報警控制
實際應用中，光柵遮擋通常需要：
- 停機（斷開NC觸點）
- 報警（閉合NO觸點）
使用 SPST 只能選一個功能；
2⃣ 滿足安全標準 EN ISO 13849 對“回路冗余”和“狀態檢測”的要求
- 安全控制系統需要“互鎖、反饋、自檢”機制；
- SPDT 提供 NO + NC 輸出，便于建立 雙通道冗余回路；
- 可支持安全繼電器的“粘連檢測”和“斷線檢測”。
使用 SPDT 是構建 PL d / SIL2 安全系統的基本前提。
3⃣ 安裝接線更靈活，現場調試更省事
- 有的客戶要接 NO 觸點，有的要接 NC；
- 項目現場常常臨時變更控制方案；
- 一種繼電器通吃各種客戶需求，無需換型號。
SPDT 繼電器就是“通用接法保險單”，不怕改圖紙，不怕接錯線。
四、從結構角度看：SPDT繼電器多的不只是一個觸點
除了NO和NC雙輸出，SPDT繼電器在內部結構上：
- 動觸點（COM）經由電磁鐵吸合后，從NC跳向NO；
- 動合與動斷為同一結構延伸，動作穩定、抖動小；
- 支持插拔式底座，便于維護更換；
- 可帶指示燈、測試按鈕、透明殼體，提高可視化管理。
所以，它不僅多一個觸點，而是多了一整套邏輯可用性。
五、為什么說SPDT繼電器更“接地氣”？
在工廠現場、工程師調試和客戶售后中，SPDT簡直是“萬金油”：
| 用戶 | 接地氣體現 |
|---|---|
| 安裝人員 | “有常開、有常閉，怎么接都行” |
| 采購人員 | “一款型號，庫存不用分 NO / NC” |
| 調試工程師 | “不確定先接上，后續隨時切” |
| 售后 | “省事，不換型號就能兼容各種客戶” |
所以SPDT不是為了技術炫耀，而是實用主義的選擇。能省事、能通用、能改線才是王道。
六、實際接線圖示建議（文字描述版）
示例：光柵輸出 → 中間繼電器 → 報警器 + 控制電路
- 光柵輸出接繼電器線圈（A1/A2）
- 中間繼電器：
- NO 端接報警器（光柵被遮擋→閉合→報警）
- NC 端接接觸器控制線圈（光柵被遮擋→斷開→停機）
一個繼電器實現報警+停機雙功能。
七、總結：SPDT繼電器是安全光柵系統中不可替代的標準件
| 是否推薦 | 理由 |
|---|---|
| SPST | 功能單一、結構受限、邏輯不完整 |
| SPDT | 功能完整、結構穩定、調試靈活、標準合規 |
單刀雙擲（SPDT）中間繼電器都是光柵控制中更專業、更接地氣的選擇。
八、附：推薦繼電器型號（部分常用）
| 品牌 | 型號 | 特點 |
|---|---|---|
| 歐姆龍 | MY2N-J | 透明外殼、LED指示、工業穩定性高 |
| 施耐德 | RXM2AB2BD | 接線牢靠、適配多種底座 |
| 正泰 | JZX-22F | 經濟型，適合國產項目 |
安全光柵為什么使用雙觸點中間繼電器最先出現在科盾光電科技(深圳)有限公司。
]]>全流程解析安全光柵如何選型最先出現在科盾光電科技(深圳)有限公司。
]]>在工業自動化設備中，安全光柵作為防止機械傷害的核心保護設備，常用于沖床、機械臂、注塑機、傳送線等場景。但如何在眾多型號中選擇合適的光柵，是很多技術人員、采購或設備改造工程師常見的難題。
尤其在實際控制中：
不接PLC怎么接光柵？ 光柵輸出選繼電器還是NPN/PNP？ 如果接了PLC，是不是還需要中間繼電器？
這篇文章將結合控制方式、輸出類型、安全等級、結構參數，為你系統講清：安全光柵如何科學選型。
一、選型五要素（五個基礎參數）
| 序號 | 參數名稱 | 說明 |
| ① | 光軸間距 | 決定檢測精度（如10mm檢測手指，20mm檢測手掌） |
| ② | 光軸數量/保護高度 | 決定保護區域的垂直覆蓋范圍 |
| ③ | 響應時間 | 決定設備停止所需反應時間，關系到“安全距離” |
| ④ | 輸出方式 | 決定如何接控制系統，如繼電器、NPN、OSSD等 |
| ⑤ | 安全等級（PL） | 是否支持 PL d / PL e，滿足 EN ISO 13849 要求 |
二、光軸間距如何選擇？
| 光軸間距 | 檢測能力 | 推薦場景 |
| 10mm | 手指 | 高危設備，如沖床、激光切割 |
| 20mm | 手掌 | 通用設備，如機械臂、自動加工線 |
| 40mm | 手臂/身體 | 報警感應、外圍防護、不作停機控制 |
三、保護高度怎么計算？
根據光軸間距與光軸數計算：
保護高度 = 間距 ×（光軸數 – 1）
如：20mm 間距 × 31 光軸 = 600mm 保護高度
四、安全等級怎么選？
基于標準 EN ISO 13849-1，安全等級分為 PL a～PL e。
| 應用場景 | 推薦等級 | 是否需要 OSSD、自檢 |
| 報警/輔助防護 | PL b～c | 否 |
| 通用機械設備 | PL c～d | 是 |
| 沖床/剪切/危險區域 | PL e | 必須 |
光柵本身不等于某個PL等級，而是能否參與構建對應等級的系統。
五、控制方式與輸出方案：是否帶PLC決定接線架構
這是實際中最容易出錯但又最重要的部分！
情況一：不帶PLC控制系統
當現場沒有PLC控制，光柵的輸出必須直接控制強電負載（如接觸器、報警器）。此時常用兩種接線方式：
方式1：光柵內置繼電器輸出
| 特點 | 說明 |
| 輸出為干觸點 | 可直接接電鈴、接觸器、報警燈 |
| 不依賴PLC或控制器 | 適合簡單場合 |
| 缺點 | 安全等級一般為 PL c，缺乏自檢/冗余 |
方式2：光柵輸出（NPN/PNP）→ 外接中間繼電器
| 特點 | 說明 |
| 輸出為弱電信號 | 控制中間繼電器 → 再控制強電設備 |
| 靈活、安全性更高 | 可搭配 OSSD，滿足 PL d～e 需求 |
| 成本稍高 | 需額外繼電器、接線稍復雜 |
通常中高端光柵使用此方案，可兼顧安全與靈活性。
情況二：帶PLC控制系統
當設備控制核心為 PLC（如西門子、三菱、歐姆龍等），光柵通常作為信號輸入設備，不直接控制強電負載。
PLC接線方式如下：
| 輸出類型 | 接線說明 | 說明 |
| NPN | 低電平導通，適合國產PLC或日本系（如三菱） | 輸出負極，PLC公共端接正極 |
| PNP | 高電平導通，適合西門子、歐系PLC | 輸出正極，PLC公共端接負極 |
| OSSD | 安全輸出，需接入安全PLC或安全繼電器，如 Pilz、SICK等 | 提供冗余 + 自檢，支持 PL e 系統 |
若使用普通PLC接入 OSSD 信號，需加隔離模塊或安全繼電器，不能直接接入輸入點。
六、輸出類型選型參考表
| 輸出類型 | 是否可直控強電 | 是否帶冗余 | 是否支持PL e | 接PLC方式 |
| 內置繼電器 | 是 | 否 | 否 | 不建議 |
| NPN / PNP | 否（需繼電器） | 否 | 限于PL c | 常見 |
| OSSD輸出 | 否（需安全繼電器） | 是 | 是 | 需安全PLC或隔離模塊 |
七、選型實戰案例
案例1：小型流水線設備（不帶PLC）
- 控制需求：光柵斷開立即報警
- 推薦：內置繼電器輸出型，20mm間距，300mm高度，PL c
案例2：中型機械臂（帶PLC）
- 控制需求：通過PLC控制設備啟停
- 推薦：PNP輸出型光柵，支持復位，自檢功能，20mm間距，PL d
案例3：大型沖床（高風險，無PLC）
- 控制需求：斷光立即停機、雙通道冗余、復位保護
- 推薦：OSSD輸出型，接安全繼電器 + 接觸器控制，10mm間距，900mm保護高度，支持 PL e
八、選型總結：實戰5步法
- 明確控制方式（是否帶PLC）
- 確定保護需求（手指/手掌/身體）
- 計算光軸數（覆蓋保護高度）
- 選擇輸出方式（繼電器 / NPN / OSSD）
- 是否滿足所需安全等級（PL c~e）
結語：輸出方案不是可選項，而是核心安全邏輯的一部分
別把“選繼電器還是PNP”當成可選項，它直接影響你設備是否合規、是否穩定運行。根據實際應用環境合理選型，才能真正做到安全、穩定、合規。
全流程解析安全光柵如何選型最先出現在科盾光電科技(深圳)有限公司。
]]>一文讀懂安全光柵的各種信號類型最先出現在科盾光電科技(深圳)有限公司。
]]>在選購和安裝安全光柵時，很多用戶會遇到一個常見問題：
“安全光柵輸出的是哪種信號？是開關量還是模擬量？要不要接PLC？能不能接報警器？”
其實，安全光柵的使用過程中可能涉及多種信號類型，包括開關量、模擬量、數字量、脈沖量和通信量等。本文將從信號分類的角度，帶你系統認識各種信號在光柵系統中的作用，幫助你選型更合理、接線更清晰、溝通更專業。
一、開關量信號（Switching Signal）——光柵輸出的主力信號
定義：
開關量信號只有兩個狀態：有或無、通或斷、1或0。
這是安全光柵最常見的輸出類型，例如：
- 手伸進保護區域 → 光柵輸出OFF（斷開）
- 離開保護區域 → 光柵輸出ON（導通）
安全光柵中的典型應用：
| 應用場景 | 信號類型 | 接線說明 |
|---|---|---|
| 光柵輸出信號控制PLC輸入 | 開關量 | 對應NPN或PNP輸出 |
| 控制報警器、繼電器、接觸器 | 開關量 | 需通過中間繼電器轉換放大 |
| 光柵內置繼電器輸出 | 開關量 | 常開/常閉觸點，直接控制設備 |
重點提示：絕大多數標準型光柵輸出的是晶體管型開關量信號，如 NPN 或 PNP。
二、模擬量信號（Analog Signal）——少見但在特定光柵中出現
定義：
模擬量是連續變化的物理量，如010V、420mA，反映測量值的大?。ɡ缇嚯x、強度等）。
光柵中是否存在模擬量輸出？
通常來說：
標準安全光柵 不輸出模擬量信號，因?yàn)樗谋韭毷恰霸?不在”，不需要強度大小。
但以下場景可能涉及模擬量：
| 場景 | 是否為模擬量 | 說明 |
|---|---|---|
| 測量光幕（檢測工件輪廓） | 有 | 可能輸出電壓/電流表示遮擋程度 |
| 區域掃描光幕 | 有 | 輸出連續信號供PLC模擬量輸入模塊處理 |
| 與模擬量模塊配合使用 | 光柵無模擬量，但PLC讀取后處理為模擬變量 |
注意：普通對射安全光柵無需考慮模擬量輸出。
三、脈沖量信號（Pulse Signal）——在光柵計數應用中常見
定義：
脈沖量是周期性高低電平變化的信號，代表“發生了某事件”。
在光柵系統中的作用：
| 應用場景 | 脈沖信號來源 | 用途 |
|---|---|---|
| 工件計數 | 光柵被遮擋一次輸出一個脈沖 | 接入PLC脈沖計數模塊 |
| 高速檢測 | 特殊高速光柵每遮擋一束光輸出一個脈沖 | 精準檢測顆粒/小物體 |
| 配套編碼器等設備 | 外部脈沖輸入 | 控制遮擋速度等 |
有些光柵支持“計數功能”，每次遮擋輸出一個脈沖，高速系統中尤為常見。
四、數字量信號（Digital Signal）——通常不由光柵輸出，但可參與系統控制
定義：
數字量信號是指由多個位組成的二進制編碼信號，如：11001011，常用于設備內部或通信。
光柵相關場景：
| 場景 | 數字量信號說明 |
|---|---|
| 光柵與PLC的內部處理 | PLC將開關量轉為數字量處理 |
| 智能光柵模塊 | 可能通過CAN或IO-Link傳輸數字狀態數據 |
| 人機界面顯示 | 光柵狀態被采集為數字?jǐn)?shù)據進行顯示分析 |
結論：安全光柵本身不輸出“數字編碼信號”，但其狀態可被系統以數字形式處理。
五、通信量信號（Communication Signal）——智能光柵或聯網系統中應用
定義：
通信量是通過總線或協議進行傳輸?shù)臄?shù)據包，例如 RS485、CAN、Modbus、EtherNet/IP 等。
光柵通信場景舉例：
| 光柵類型 | 通信方式 | 應用說明 |
|---|---|---|
| 智能光柵 | Modbus、CANopen | 光柵狀態遠程采集、參數遠程配置 |
| 測量光幕 | 串口輸出X/Y坐標 | 用于測量位置、高度、尺寸 |
| 安全PLC系統 | Profisafe 或以太網通信 | 高等級安全認證系統集成用 |
通信型光柵多用于高端設備或自動化產線，并非標準型光柵常見配置。
六、總結：安全光柵常見的信號類型有哪些？
| 信號類型 | 是否常見于光柵 | 說明 |
|---|---|---|
| 開關量 | 非常常見 | 光柵主要輸出類型，NPN/PNP/繼電器 |
| 模擬量 | 少見 | 特殊測量光幕才有 |
| 脈沖量 | 常用于計數 | 一次遮擋輸出一個脈沖 |
| 數字量 |  只在系統處理 | 通常不由光柵直接輸出 |
| 通信量 | 高端光柵支持 | 智能控制系統、遠程參數采集等 |
七、如何根據信號類型選購和接線安全光柵？
判斷思路：
- 只用于報警/急停？ → 選開關量輸出型光柵（NPN、PNP、繼電器）
- 要計數？ → 選支持脈沖輸出的光柵（或接PLC高速計數模塊）
- 需要遠程設置、讀取數據？ → 選通信型光柵（帶RS485、CAN等）
- 用于智能檢測、測量？ → 可能需測量光幕，具備模擬量/通信量輸出
類型-拷貝.webp)
一文讀懂安全光柵的各種信號類型最先出現在科盾光電科技(深圳)有限公司。
]]>安全光柵的等級之謎最先出現在科盾光電科技(深圳)有限公司。
]]>1. EN ISO 13849：控制系統類別（Category）詳解
EN ISO 13849-1 是機械安全控制系統設計的核心標準，定義了安全相關控制系統的類別（Category），用以描述系統設計結構、故障診斷能力和冗余水平。類別越高，系統安全性能越強，適合更高風險環境。
| 類別 | 設計特點 | 故障診斷能力 | 冗余設計 | 適用PL等級 |
|---|---|---|---|---|
| B | 簡單單通道設計，無冗余 | 無 | 無 | PL a 或更低 |
| 1 | 單通道設計，采用高可靠部件 | 依賴人工周期檢測 | 無 | PL b |
| 2 | 單通道設計，部分自動診斷 | 部分自動診斷 + 周期測試 | 無 | PL c |
| 3 | 雙通道冗余設計，自動檢測單點故障 | 自動故障檢測 | 有 | PL d |
| 4 | 雙通道冗余，高度自動診斷，防止多重故障 | 高度自動診斷，防止故障累積 | 有 | PL e |
說明：
- 類別B適合風險較低場合，安全依賴元件自身可靠性，無自動故障檢測。
- 類別1在B基礎上采用高可靠元件，但故障發現依賴周期性人工檢測。
- 類別2增加部分自動診斷，降低檢測延遲，提高安全性能。
- 類別3通過冗余和自動診斷，防止單點故障導致安全功能失效。
- 類別4設計最嚴格，確保多重故障也不會危及安全，適合最高風險環境。
類別是決定安全系統結構和安全性能的基礎，對實現PL等級至關重要。
2. 性能等級PL（Performance Level）詳解
PL等級是EN ISO 13849-1用來量化安全控制系統性能可靠性的指標，結合失效率、診斷覆蓋率和元件可靠性劃分等級，分為PL a到PL e。
| PL等級 | 危險故障失效率PFHd (/小時) | 診斷覆蓋率DC (%) | MTTFd（平均無危險失效時間） | 最低類別要求 |
|---|---|---|---|---|
| a | ≥10^-5 to <10^-4 | 0 | 3k – 10k 年 | B |
| b | ≥3×10^-6 to <10^-5 | 0 | 3k – 10k 年 | 1 |
| c | ≥1×10^-6 to <3×10^-6 | 30% – 60% | 10k – 30k 年 | 2 |
| d | ≥1×10^-7 to <10^-6 | 60% – 90% | 30k – 100k 年 | 3 |
| e | <10^-7 | >90% | >100k 年 | 4 |
解釋：
- PFHd：系統每小時發生危險故障的概率，數值越小安全性越高。
- 診斷覆蓋率：自動檢測并隔離故障的能力，提升系統安全性。
- MTTFd：組件可靠性指標，代表平均無危險失效時間。
- 類別：PL等級實現的結構保障基礎。
PL等級為機械安全設計提供明確的性能指標，指導系統設計與驗證。
3. IEC 61508 / IEC 62061：安全完整性等級（SIL）詳解
IEC 61508是功能安全領域的基礎標準，IEC 62061針對機械安全應用。它們定義了安全完整性等級（SIL），等級1至4，數字越大安全要求越高。
| SIL等級 | 危險故障失效率PFHd (/小時) | 設計復雜度與安全要求 |
|---|---|---|
| 1 | ≥10^-6 to <10^-5 | 低安全需求，設計較簡單 |
| 2 | ≥10^-7 to <10^-6 | 中等安全需求，具備冗余及故障診斷 |
| 3 | ≥10^-8 to <10^-7 | 高安全需求，設計復雜，冗余和診斷完善 |
| 4 | ≥10^-9 to <10^-8 | 極高安全需求，常用于核電、航天等極端場合 |
特點：
- SIL強調整體系統功能安全的完整性和可靠性。
- 涉及硬件、軟件及管理過程設計。
- IEC 62061作為機械行業應用標準，繼承IEC 61508原則。
4. 安全光柵IEC 61496系列標準中的Type 2與Type 4
安全光柵的設計與分類依據IEC 61496系列標準，主要包括：
- IEC 61496-1：通用要求
- IEC 61496-2：針對光幕類型的特定要求
安全光柵根據設計結構分為不同類型，主要是：
| 類型 | 標準依據 | 設計特點 | 診斷能力 | 典型安全等級 | 適用場景 |
|---|---|---|---|---|---|
| Type 2 | IEC 61496-1 | 單通道，結構簡單，無冗余 | 診斷能力有限 | 通常對應PL b-c，SIL 1 | 低風險區域，非關鍵安全保護 |
| Type 4 | IEC 61496-1 | 冗余雙通道設計，高度自動故障診斷 | 診斷覆蓋率高 | 通常對應PL d-e，SIL 2-3 | 高風險區域，關鍵人員保護 |
補充說明：
- Type 2安全光柵適用于對安全性能要求較低的場景，成本較低，適合非關鍵防護。
- Type 4安全光柵設計冗余，支持自動故障診斷，適合高安全等級場景，常用于人員保護。
該分類為光柵硬件安全設計標準，不同于系統整體安全等級，但Type 4是實現高PL系統的硬件基礎。
5. PL與SIL對應關系
雖然兩者標準不同，PL與SIL在安全等級上有一定對應性：
| PL等級 | 對應SIL等級 | 備注 |
|---|---|---|
| a | — | 低安全要求 |
| b | SIL 1 | 基礎安全要求 |
| c | SIL 1-2 | 中等級安全要求 |
| d | SIL 2-3 | 較高級安全要求 |
| e | SIL 3 | 最高安全要求 |
6. 常見誤用與誤解
- 誤以為光柵自身就有PL等級
光柵標稱Type等級是硬件設計類別，不是系統的PL等級。PL等級是整套安全系統綜合評估的結果。 - 誤將EN ISO 13849的類別（B、1-4）當作“安全等級”
類別描述系統結構和診斷能力，是實現PL等級的基礎條件，不是安全等級本身。 - 混淆Type 2/4與PL等級
Type屬于IEC 61496硬件分類，不能直接等同PL，但Type 4光柵是實現高PL系統的前提。 - 把SIL與PL看成完全一樣的標準
兩者評估體系、應用領域和要求不同，應根據項目選用。 - 忽視類別對PL的重要性
設計類別決定冗余和診斷水平，直接影響PL的實現。 - 低估系統整體設計的重要性
光柵只是安全系統一部分，系統設計缺陷會降低整體安全等級。
7. 實際應用建議
- 對于高安全要求，優先選擇Type 4光柵，設計Category 3或4系統，實現PL d及以上。
- 明確類別與PL等級的關系，避免混淆設計類別和安全性能等級。
- 綜合考慮PL與SIL標準，根據風險和應用環境合理選型。
- 不要孤立看光柵等級，確保整體系統設計滿足安全要求。
8. 總結
| 標準體系 | 關注點 | 分級方式 | 關聯與作用 |
|---|---|---|---|
| EN ISO 13849 | 控制系統類別和性能等級 | 類別B-4，PL a-e | 類別決定設計結構，PL衡量安全性能 |
| IEC 61508/62061 | 功能安全完整性等級 | SIL 1-4 | 衡量整體系統功能安全完整性 |
| IEC 61496 | 安全光柵硬件設計類別 | Type 2 / Type 4 | 硬件安全設計基礎，影響光柵性能 |
安全光柵的等級之謎最先出現在科盾光電科技(深圳)有限公司。
]]>安全光柵常開常閉原理最先出現在科盾光電科技(深圳)有限公司。
]]>“這個光柵是常開還是常閉？”
“它是怎么實現常開常閉的？是芯片控制的嗎，還是靠物理觸點？”
這些問題其實涉及到安全光柵內部的控制結構，尤其是它的輸出類型（繼電器輸出 or 晶體管輸出）。本文將系統講清楚——安全光柵常開常閉到底是誰控制的？芯片還是繼電器？有什么區別？應該怎么選？
一、安全光柵的常開/常閉，是誰控制的？
簡單說：既是芯片控制，也是繼電器或晶體管實現的。
安全光柵的核心是一個檢測遮擋的系統，而“常開”或“常閉”的輸出狀態，其實是由光柵內部的控制芯片發出指令，再通過繼電器或晶體管來執行的。
二、繼電器輸出型光柵：物理觸點實現常開/常閉
輸出結構：
- 內部含有小型 電磁繼電器
- 通常標配 3 個端子：COM（公共端）、NO（常開）、NC（常閉）
實現方式：
- 芯片判斷是否遮擋光束；
- 控制電磁繼電器吸合或釋放；
- 對應 NO / NC 觸點發生物理閉合或斷開；
- 實現真正的 物理常開/常閉輸出。
特點總結：
| 特性 | 是否具備 |
|---|---|
| 有真實觸點 | 是 |
| 可接強電設備（如接觸器） | 是 |
| 遮擋時能斷開回路 | 是（安全型） |
| 斷電自動斷開（失效保護） | 是 |
典型應用：沖床、激光機、自動化產線上的“急停停機”功能。
三、晶體管輸出型光柵（NPN / PNP）：芯片邏輯控制“等效常開/常閉”
輸出結構：
- 內部使用 晶體管作為電子開關
- 常見類型有 NPN 和 PNP 輸出
- 輸出只有兩線：信號輸出線 + 電源或地
實現方式：
- 芯片判斷光束遮擋狀態；
- 控制晶體管導通或截止；
- 表現為信號輸出端：
- NPN：拉低為導通（0V）
- PNP：拉高為導通（+24V）
- 根據遮擋前后狀態變化，形成“等效常開”或“等效常閉”邏輯。
注意事項：
| 特性 | 晶體管輸出型 |
|---|---|
| 是否有物理觸點 | 沒有（全電子控制） |
| 遮擋時是否真正“斷開” | 邏輯斷開，但不是斷路 |
| 是否滿足失效保護 | 一般不具備，需配合PLC保障 |
| 是否適合控制強電設備 | 不推薦（接PLC最常見） |
典型應用：連接PLC輸入，控制報警燈、信號處理、流程聯動等。
四、總結：芯片決定行為，繼電器/晶體管決定實現方式
我們可以這么理解：
| 輸出類型 | 控制原理 | 輸出形式 | 常開/常閉實現方式 | 推薦場景 |
|---|---|---|---|---|
| 繼電器輸出型 | 芯片控制 + 電磁力 | 物理觸點 | NO/NC 兩端真實開閉 | 急停、斷電保護 |
| 晶體管輸出型 | 芯片控制 + 電信號 | 導通 / 懸空 | 模擬常開/常閉邏輯 | 報警、PLC信號處理 |
安全光柵常開常閉原理最先出現在科盾光電科技(深圳)有限公司。
]]>安全光柵的工作原理最先出現在科盾光電科技(深圳)有限公司。
]]>一、安全光柵核心三要素：光幕+芯片+半導體開關
| 組件 | 作用 | 技術突破 |
| 紅外光幕 | 構建隱形防護墻 | 精準檢測人體/物體入侵 |
| 微控芯片(MCU) | 系統大腦 | 實時分析遮擋+自檢診斷 |
| MOSFET開關 | 無觸點執行器 | 芯片指令通斷，壽命＞1億次 |
二、革命性改變：常開/常閉由芯片邏輯控制（非物理觸點?。?/strong>
傳統繼電器痛點
物理觸點易磨損/粘連/氧化 → 導致誤動作或失效 → 安全隱患

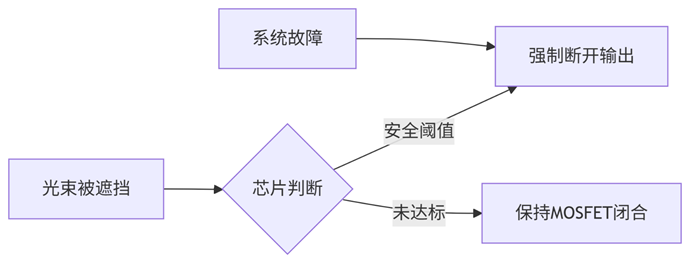

安全光柵解決方案
三、兩種工作模式解析（同一設備智能切換）
模式1：安全防護場景（急停/停機）
- 正常狀態：芯片閉合MOSFET →?輸出ON?→ 設備運行
- 危險響應：
光束遮擋 → 芯片3ms內斷開MOSFET →?輸出OFF?→ 設備急停 系統故障 → 自動斷開輸出（失效安全原則）
模式2：非安全場景（計數/報警）
- 待機狀態：芯片斷開MOSFET → 輸出OFF → 燈滅/不計數
- 觸發狀態： 光束遮擋 → 芯片閉合MOSFET →?輸出ON?→ 燈亮/計數
四、選擇半導體開關光柵的5大技術優勢
響應速度提升10倍：通斷時間＜5ms（繼電器＞50ms）
零維護成本：無物理觸點 → 杜絕磨損/粘連/火花
真·失效安全：斷電/故障時自動切斷輸出
抗惡劣環境：耐粉塵/潮濕/振動（IP67防護）
體積縮小60%：高度集成化設計
五、典型應用場景（附解決方案）
| 行業 | 風險點 | 光柵防護方案 |
| 汽車制造 | 沖壓機械手夾傷風險 | 四類安全光柵+雙OSSD輸出 |
| 3C電子 | SMT設備高溫區域侵入 | 小型化光幕+屏蔽功能 |
| 物流分揀 | 輸送帶卷入危險 | 對射式光柵+自動復位 |
| 注塑成型 | 合模區壓傷風險 | 高分辨率光幕+急停聯鎖 |
結語：
“當傳統繼電器還在為觸點壽命擔憂時，芯片直控MOSFET的安全光柵已實現：
?零物理接觸?→ 永久消除觸點故障
?微秒級響應?→ 降低事故傷害率87%*
?智能診斷?→ 實時上報設備狀態
立即升級您的安全防護系統： [獲取光柵選型指南] [預約免費安全評估]
（*數據來源：ISO 13849-1性能等級d認證測試報告）
安全光柵的工作原理最先出現在科盾光電科技(深圳)有限公司。
]]>安全光柵與繼電器的常開常閉詳解最先出現在科盾光電科技(深圳)有限公司。
]]>“這個光柵是常開的還是常閉的？”
特別是涉及到繼電器輸出與控制電路接線時，常開與常閉的選擇關系到設備是否能在危險發生時正確停機。本文將圍繞“安全光柵與繼電器的常開/常閉”這一主題，深入解析輸出原理、接線方法和實戰應用技巧。
一、什么是“繼電器輸出”的安全光柵？
繼電器輸出型安全光柵是指其內部配有電磁繼電器模塊，可將光束狀態（是否遮擋）轉換為一個或多個物理觸點的開閉動作。
這種輸出方式具有以下特點：
- 真實物理觸點，可直接驅動接觸器或電磁閥
- 支持常開/常閉輸出端子
- 斷電時默認斷開，符合“失效安全”原則
- 特別適合用于安全控制場景，如急停、強電切斷等
二、繼電器輸出的常開 / 常閉定義
| 類型 | 狀態含義 | 遮擋時動作 | 常見用途 |
| 常開（NO） | 正常斷開 → 遮擋閉合 | 輸出導通（有信號） | 報警器、提示燈 |
| 常閉（NC） | 正常閉合 → 遮擋斷開 | 輸出斷開（無信號） | 停機、急停、安全電路 |
繼電器輸出型光柵通常有 3 個輸出端：
- COM：公共端
- NO：常開（Normally Open）
- NC：常閉（Normally Closed）
用戶可以根據用途選擇連接 NO 或 NC，來實現所需的輸出行為。
三、安全光柵中的常開/常閉是如何實現的？
3.1 通過繼電器內部觸點實現常開 / 常閉
繼電器輸出光柵是唯一真正具有物理常開/常閉輸出的類型。
工作邏輯如下：
| 光束狀態 | NO 端 | NC 端 |
| 無遮擋 | 斷開 | 閉合 |
| 遮擋 | 閉合 | 斷開 |
這使得用戶在接線時只需選擇適當?shù)挠|點，即可輕松實現對應的控制邏輯：
- 接 NO → 遮擋時導通 → 報警或計數
- 接 NC → 遮擋時斷開 → 停機或切斷設備
3.2 晶體管輸出（NPN / PNP）的“等效常開 / 常閉”邏輯
雖然晶體管輸出型光柵（NPN / PNP）沒有物理繼電器觸點，但仍然可以通過內部邏輯，模擬常開或常閉的行為。
工作方式：
- NPN 輸出：輸出端與 GND 拉低連接
- PNP 輸出：輸出端與 +24V 拉高連接
- 遮擋與否決定是否導通輸出晶體管
輸出邏輯對照表：
| 輸出類型 | 遮擋前 | 遮擋后 | 等效邏輯 | 推薦用途 |
| NPN 常開型 | 懸空 | 拉低 | 常開 | 報警、信號觸發 |
| NPN 常閉型 | 拉低 | 懸空 | 常閉 | 停機、安全控制 |
| PNP 常開型 | 懸空 | 拉高 | 常開 | 指示燈、PLC觸發 |
| PNP 常閉型 | 拉高 | 懸空 | 常閉 | 停機、斷電控制 |
注意事項：
- 該“常開/常閉”是邏輯行為，而非物理結構。
- 失電或斷線時不一定“默認斷開”，需通過PLC判斷。
四、為何安全控制推薦“常閉輸出”？
在急停、斷電等高安全場景中，更推薦使用常閉輸出的控制回路，原因如下：
- 遮擋或故障即斷開，保障失效保護（fail-safe）
- 配合接觸器或安全繼電器，實現機器快速停機
- 若電纜斷線或光柵損壞，控制電路自動斷開，防止誤動作
這也是為什么繼電器 NC 觸點輸出仍然是工業安全中的首選方式。
五、實戰接線建議（繼電器常閉型）
一個典型的接法如下：
光柵內部繼電器：
┌────┐
│繼電器│
└────┘
COM ─────────────┐
│
控制線圈
│
NC 端 ───────┬────→ 電源回路或安全繼電器
│
GND
這種接法確保只要有人進入防護區域，繼電器立即斷開回路，設備停機。
六、客戶常問問題與銷售話術
| 常見問題 | 建議回答 |
| “你這光柵是常閉的嗎？” | 是繼電器輸出型，帶 NC 常閉端子，接急停最好。 |
| “什么是常閉輸出？” | 平時導通，一遮擋就斷電，設備立刻停下。 |
| “可不可以換成常開的？” | 可以，另一個 NO 端子就支持常開控制。 |
| “有沒有非繼電器的輸出方式？” | 有NPN/PNP輸出型，也可以模擬常開/常閉邏輯。 |
七、常見應用推薦與輸出建議
| 應用場景 | 推薦輸出類型 | 常開/常閉建議 | 說明 |
| 沖床/激光切割/注塑 | 繼電器輸出 | 常閉 | 遮擋即停，保護人身安全 |
| 報警器/提示燈 | NPN / 繼電器 | 常開 | 遮擋時發出信號 |
| PLC輸入處理 | NPN / PNP | 視程序設定 | 可選常開或常閉邏輯 |
| 帶認證的安全系統 | OSSD 輸出 | 固定常閉邏輯 | 滿足SIL2、PL e等安全要求 |
八、結語：光柵常開常閉不是隨便選的
選擇常開還是常閉，不僅僅是接線上的區別，
更關乎整套安全控制系統的可靠性和人員保護效果。
- 如果你需要讓設備“遮擋就停機”，請選 常閉輸出（繼電器 NC）
- 如果你只需要“有人時發個提示”，可以選 常開輸出（繼電器 NO 或 NPN常開）
選擇正確，安全無憂。
安全光柵與繼電器的常開常閉詳解最先出現在科盾光電科技(深圳)有限公司。
]]>安全光柵的結構組成詳解最先出現在科盾光電科技(深圳)有限公司。
]]>一、安全光柵的基本定義
安全光柵（Safety Light Curtain）是一種通過紅外對射形成不可見光幕的非接觸式安全傳感器。其主要功能是在檢測到人或物體進入危險區域時立即輸出信號，使設備停止運行或報警，從而保護操作人員安全。
二、安全光柵的核心結構組成
安全光柵主要由以下幾個核心模塊組成，每一個部分都承擔著重要職責：
1. 發射器（Emitter）
作用： 產生并發出多束紅外光。
- 內部結構為多個紅外發光二極管（LED）；
- 每個LED發出一束紅外光，構成一組“光軸”；
- 間距通常為10~40mm，決定防護精度；
- 發出的光不可見，對人體無傷害。
外殼材質： 鋁合金或工業塑料，具備防塵防水結構。
供電方式： 直流24V，通常通過M12接口連接。
2. 接收器（Receiver）
作用： 接收來自發射器的紅外光。
- 內部為多個光電接收管，對應每一組紅外線；
- 若有任意光被遮擋，即判定為有物體入侵；
- 接收端同時輸出檢測結果到控制系統（如PLC）。
輸出類型：
- 繼電器輸出（常開 / 常閉）；
- 晶體管輸出（NPN / PNP）；
- OSSD安全輸出（用于高級安全認證設備）。
3. 內部控制電路板
作用： 負責信號處理、干擾過濾、輸出判斷等核心控制任務。
- 包含電源穩壓、信號調制/解調模塊；
- 實現同步控制、檢測出錯報警、自檢功能；
- 有些光柵具備多通道自檢與復位功能，增強安全性能。
4. 同步電路（同步線或光同步）
作用： 使發射器與接收器工作在同一時序，保證信號一致。
- 電同步型：通過一根或兩根同步線傳輸時鐘信號；
- 光同步型：通過專用同步光束自動對時，無需額外線纜（結構更簡潔）。
注意：不同同步方式不能混用，選型時要確認設備類型。
5. 輸出控制模塊
作用： 將檢測信號轉化為電氣信號輸出，控制其他設備。
- 繼電器輸出適合接電磁閥、接觸器；
- 晶體管輸出適合接PLC、邏輯模塊；
- 高等級輸出模塊需符合EN ISO 13849標準。
可選配：防護型輸出（需接安全繼電器）。
6. 顯示與狀態指示燈
作用： 顯示光柵當前工作狀態。
- 常見指示燈包括：通電燈、動作燈、遮擋燈、故障燈；
- 某些型號帶數碼管或LCD屏，便于故障診斷與調試。
7. 防護外殼與安裝結構
外殼功能：
- 保證光柵的抗沖擊、防塵、防水性能；
- 提供EMC抗干擾能力；
- 常用材質：鋁合金+鋼化玻璃/PC鏡片。
安裝結構：
- 配備L型/可調支架；
- 支持壁掛、立柱、側裝等多種安裝方式；
- 精度調節用于對準光軸，避免誤報警。
8. 電纜與接口
作用： 提供供電與信號連接。
- 一般采用M12航空插頭；
- 線纜分為三芯（直連）或五芯（帶同步）；
- 某些型號支持快速插拔、標準化接口，方便更換。
三、可選擴展結構（增強功能）
| 模塊名稱 | 功能說明 |
| 控制器模塊 | 集成繼電器與延時功能，適合無PLC場合 |
| 安全繼電器 | 增強輸出安全等級，滿足SIL 3/PL e標準 |
| 鏡面反射器 | 用于單側安裝，光柵對射改為反射結構 |
| 反光板 | 提高對射穩定性、抗干擾能力 |
| 外殼防護罩 | 防止灰塵、油霧、水汽影響光束 |
四、安全光柵典型結構圖
安全光柵結構組成示意圖（發射器與接收器結構）
┌──────────────────────────────┐
│ 安全光柵發射器 │
├──────────────────────────────┤
│ ? 紅外LED陣列（發出光束） │
│ ? 內部控制板（信號調制） │
│ ? 同步模塊（發出時鐘） │
│ ? 狀態指示燈（供電/報警） │
│ ? 鋁合金外殼（工業防護） │
│ ? M12插口（供電與信號） │
└──────────────────────────────┘
對射
┌──────────────────────────────┐
│ 安全光柵接收器 │
├──────────────────────────────┤
│ ? 紅外接收器陣列 │
│ ? 控制板（信號解調/處理） │
│ ? 輸出模塊（繼電器/晶體管） │
│ ? 狀態燈（動作/遮擋/故障） │
│ ? 安裝滑槽與L型支架 │
│ ? M12插口（輸出與電源） │
└──────────────────────────────┘
結構說明一覽
| 結構模塊 | 所在位置 | 作用說明 |
| 紅外LED陣列 | 發射器 | 發出多組不可見紅外光束，形成光幕 |
| 紅外接收陣列 | 接收器 | 接收對應的光束，檢測是否遮擋 |
| 控制板（PCB） | 兩端內部 | 信號調制解調、同步處理、故障識別 |
| 同步模塊 | 發射器 | 控制光軸發射節奏，與接收端對時 |
| 輸出模塊 | 接收器 | 判斷遮擋情況并輸出信號至控制系統 |
| 狀態燈 | 外殼側面 | 顯示通電、遮擋、故障等工作狀態 |
| 鋁合金外殼 | 外部結構 | 工業防護、防塵抗干擾，帶安裝槽 |
| M12接頭 | 外殼底部 | 快速連接24V電源、輸出控制信號 |
五、總結
安全光柵雖然在外觀上看似簡單，但其內部結構精密，每一個組成部分都為安全防護服務：
- 發射器與接收器構成檢測基礎；
- 控制電路與同步模塊保障信號穩定；
- 輸出控制與顯示部分決定使用體驗；
- 防護殼體與接線方式影響安裝環境適配性。
了解結構組成，有助于：
- 正確選型；
- 準確排查故障；
- 溝通時更專業！
安全光柵的結構組成詳解最先出現在科盾光電科技(深圳)有限公司。
]]>安全光柵必須接控制柜嗎最先出現在科盾光電科技(深圳)有限公司。
]]>很多客戶在第一次安裝光柵時，都會問：
- 光柵能不能直接插電使用？
- 我們?cè)O(shè)備上沒有控制柜，還能裝光柵嗎？
- 是直接接設備，還是要接到PLC？
這些問題很常見，但答案并不復雜：
通常情況下，建議將安全光柵接入控制柜（也稱電氣柜），而不是直接連接設備。
二、為什么建議接入控制柜？
1. 控制柜能提供穩定的電源
安全光柵一般使用24V直流電，而不是家用插座的220V交流電。
控制柜里通常配有24V電源模塊，供PLC、傳感器、光柵等設備統一使用，安全穩定。
2. 光柵需要與設備“聯動”
光柵不是簡單的電源開關，而是一個檢測裝置：
當有人遮擋光柵，它會輸出一個信號，但這個信號需要接到PLC或控制器，才會讓設備停下來或報警。
如果光柵沒有接入控制系統，即使檢測到了遮擋，設備也可能“無動于衷”。
3. 滿足安全規范與驗廠要求
尤其是沖壓、自動化設備領域，越來越多客戶需要通過CE認證、安全驗收、第三方驗廠。
光柵必須通過控制系統實現聯動，才能符合合規要求。
三、電氣柜和控制柜是一回事嗎？
客戶現場可能會說“電柜”、“控制柜”、“電箱”、“PLC柜”等，其實它們大多指的是同一個東西：
不同叫法，不影響使用。關鍵是要確認里面有沒有：
- PLC 或安全繼電器
- 24V直流電源
- 接觸器、繼電器等控制元件
四、如果現場沒有控制柜，光柵還能用嗎？
可以用，但方式不一樣。我們考慮到了這類場景，也提供了多種“無需控制柜”的解決方案，適合小型設備或老舊設備。
常見情況：
- 現場沒有PLC或控制系統
- 設備本身沒有24V電源
- 只是想加一個簡單的保護裝置
對應方案：
| 現場情況 | 推薦解決方案 |
|---|---|
| 沒有24V電源 | 我們可配套專用電源模塊 |
| 沒有控制系統 | 可選帶控制功能的光柵控制盒 |
| 只需要報警 | 可接蜂鳴器/報警燈直接觸發 |
| 不會接線 | 提供接線圖、遠程指導，或者定制即插即用套裝 |
即使您沒有電工，也能裝好。
五、客戶怎么判斷自己需不需要控制柜？
您可以從以下幾個問題入手：
- 設備上有沒有PLC或控制柜？
- 是否有24V電源？
- 是否希望遮擋光柵后能自動停機或報警？
- 是否有第三方驗廠、安全整改的要求？
只要符合其中一項，建議您將光柵接入控制柜，由控制系統統一管理。
六、我不懂電，也能裝嗎？
完全可以！我們會根據您的現場情況，提供完整方案和支持。您只需提供以下任意幾項信息：
- 設備整體照片
- 電箱或電柜內部照片
- 電源電壓（如不清楚，也沒關系）
- 是否需要聯動停機或報警？
我們會根據您發來的信息，判斷現場是否有控制柜，并給出最合適的產品搭配和接線方案。
七、結語：光柵不只要買對，更要接對
很多客戶誤以為光柵“插上就能用”，但其實它只是一個檢測元件，真正起作用的，是后面的控制系統。
無論您是做沖床、切割設備，還是流水線、自動化設備，我們都能為您提供適合您現場的接線方式。
安全光柵必須接控制柜嗎最先出現在科盾光電科技(深圳)有限公司。
]]>光柵間距、光軸數與保護高度的選型指南最先出現在科盾光電科技(深圳)有限公司。
]]>一、什么是光柵間距、光軸數和保護高度？
在安全光柵的技術參數中，最基礎也是最核心的三個指標如下：
1. 光柵間距（Beam Pitch）
指相鄰兩束紅外光之間的垂直間距。
- 常見規格：10mm / 20mm / 30mm / 40mm
- 間距越小，檢測精度越高，能防止更小的物體進入。
2. 光軸數（Number of Beams）
指光柵內部實際發射和接收的紅外對數。
- 每一組光軸對應一對紅外發射+接收；
- 光軸數量 = 覆蓋高度 ÷ 光柵間距 + 1
3. 保護高度（Protective Height）
指光柵在垂直方向上，能夠有效覆蓋的區域高度。
- 也叫“檢測高度”、“有效防護高度”；
- 是決定防護區域大小的關鍵參數；
- 通常從 70mm 到 1980mm 不等，分段供選。
二、三者之間的關系
三者之間的換算關系為：
復制編輯
保護高度 = 光柵間距 × (光軸數 – 1)
換算示例：
| 光柵間距 | 光軸數 | 保護高度 |
| 20mm | 8 | 140mm |
| 20mm | 16 | 300mm |
| 30mm | 8 | 210mm |
| 40mm | 20 | 760mm |
三、如何選定合適的光柵間距？
選購時，間距的選擇主要根據防護對象的最小尺寸，具體參考如下：
| 光柵間距 | 適用防護對象 | 典型應用 |
| 10mm | 手指級別防護 | 半導體、精密檢測等 |
| 20mm | 手掌級別防護 | 沖床、剪板機等 |
| 30mm | 上肢級別防護 | 注塑機、包裝機等 |
| 40mm | 人體/身體級防護 | 通道防護、AGV區等 |
小貼士：
- 間距越小，防護越精細，但價格更高；
- 小間距需避免灰塵和振動干擾，應選抗干擾能力強的型號。
四、光軸數和保護高度如何選？
1. 確定保護高度的方法
常見方法有：
- 方法一：以被保護區域的高度為參考
例如沖床操作窗口為 300mm，應選擇 ≥300mm 的保護高度。 - 方法二：覆蓋人體進入路徑
如上半身進入范圍為 800mm，應選擇 800mm 或以上光柵。 - 方法三：使用標準推薦值
- 沖壓設備推薦 ≥250mm
- 通道出入口推薦 ≥900mm
- 注塑設備模具口推薦 ≥400mm
2. 光軸數的選型方式
光軸數由保護高度與間距決定，一般由廠家提供對應表格，也可以反向計算：
例如：需要保護高度為 300mm，使用間距 20mm
→ 光軸數 = (300 ÷ 20) + 1 = 16 根
廠家一般會提供以下選型表，用戶按需選配：
| 型號 | 間距 | 光軸數 | 保護高度 |
| Q20-08 | 20mm | 8 | 140mm |
| Q20-12 | 20mm | 12 | 220mm |
| Q20-20 | 20mm | 20 | 380mm |
| Q40-16 | 40mm | 16 | 600mm |
五、綜合選型建議與實用技巧
| 應用場景 | 推薦間距 | 推薦保護高度 | 輸出方式建議 |
| 沖床手部保護 | 20mm | ≥300mm | 常閉繼電器輸出 |
| 注塑模具防護 | 30~40mm | ≥400mm | 晶體管輸出配PLC |
| 自動線人體防護 | 40mm | ≥900mm | NPN/PNP輸出可選 |
| 通道或門禁防護 | 40mm | ≥1000mm | 繼電器或開關量輸出 |
| 精密設備防誤入 | 10~20mm | 100~200mm | 快速響應輸出 |
六、注意事項
- 避免過度選型
不需要手指檢測的場合選10mm間距，只會增加成本和誤報警率。
- 考慮光柵安裝位置
高度應以人手最容易靠近的區域?yàn)閰⒖?，不是以設備本體高度決定。
- 結合控制系統輸出要求
常閉繼電器用于急停，晶體管適合聯動PLC智能控制。
- 室外或強干擾環境
應選抗光干擾、抗電磁干擾的高等級光柵。
七、總結
選對光柵間距、光軸數與保護高度，不僅能提升操作安全性，還能節省采購成本、避免誤報停機，是任何一位采購或工程師必須掌握的知識。
合理的選型=安全防護 + 穩定控制 + 成本優化。
光柵間距、光軸數與保護高度的選型指南最先出現在科盾光電科技(深圳)有限公司。
]]>
